functional testing
Project Case
在家电行业，空调普遍成为大众的首选。面对温度调节和在不同环境下的长期运行，其内部电机控制器的工作要求越来越严格，要求的性能测试也越来越准确。为了实现高质量、高精度的功能测试，通过多台仪器的配合，实现了空调电机控制器的精确测试。
测试需求
通过对测试需求的详细分析，PTI非标ATE测试系统 PTI-300 满足所有要求的测试功能，因此本项目使用 PTI-300 进行方案实施。
测试机柜
通用测试平台
静态检测测试方法与判定标准
| 检测内容 | Test method | 测试值 | 备注 |
| VDC | 万用表测试电压 | 45V~50V | VDC |
| VCC | 万用表测试电压 | 15V~17.5V | Vcc |
| VREG | 万用表测试电压 | 4.5V~5.5V | IC Pin7 |
| VSP | 万用表测试电压 | 6.2V~6.5V | IC Pin6 |
| REV | 万用表测试电压 | ≤1V | IC Pin17 |
| FGS | 万用表测试电压 | 4V~5.5V | IC Pin18 |
通过软件控制，开环电源板接入电源，将电压升至额定电压后，将电机调至1450 转时测试（出厂前已经固定转速，测试不需在调)，通过DS0X2014A 示波器检测检测 FG 波形与霍尔 UVW 波形，按附表测试条件检测，结果应符合表中要求。
动态检测标准
| 检测内容 | 测试方法 | 测试值 | 备注 |
| FG(蓝色端子) | 示波器测试波形 | 示波器检测波形 | FG输出280~300Hz |
| 霍尔(UVW) | 示波器测试波形 | 示波器检测波形 | IPM 三相输出 U,V,W 15500~17500HZ，U幅值 50~53 |

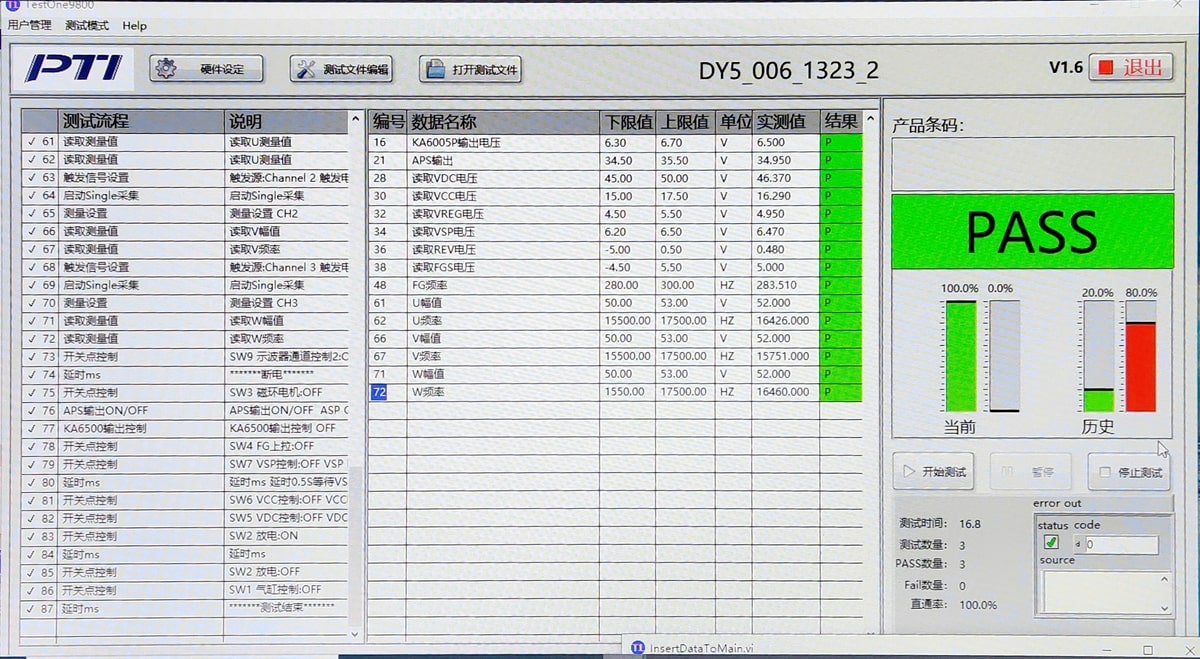

■ 测试系统为多用户管理权限，可自定用户和密码
■ 测试程序根据产品测试要求快捷编辑
■ 测试程序名称根据产品可自定义编辑
■ 软件可设置手动扫码，自动扫码，条码关闭功能
■ 测试数据可上传MES 系统和本地数据保存 CSV 格式
■ 测试模式有单步测试，测试NG停止，NG打印三种模式
■ 软件打开时有设备仪表通讯自我检查功能
■ 软件中有测试数据统计功能，有数量，直通率，时间等
